產品參數

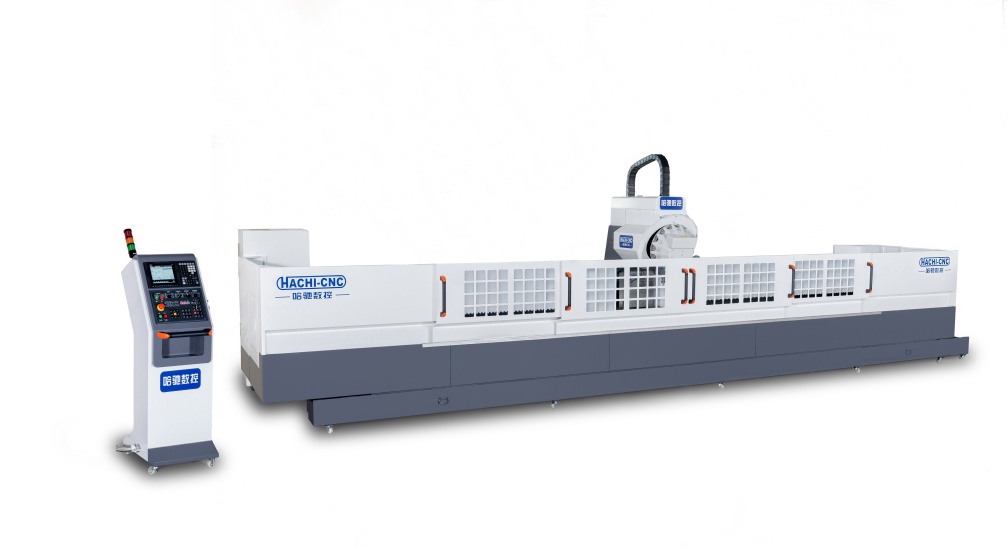

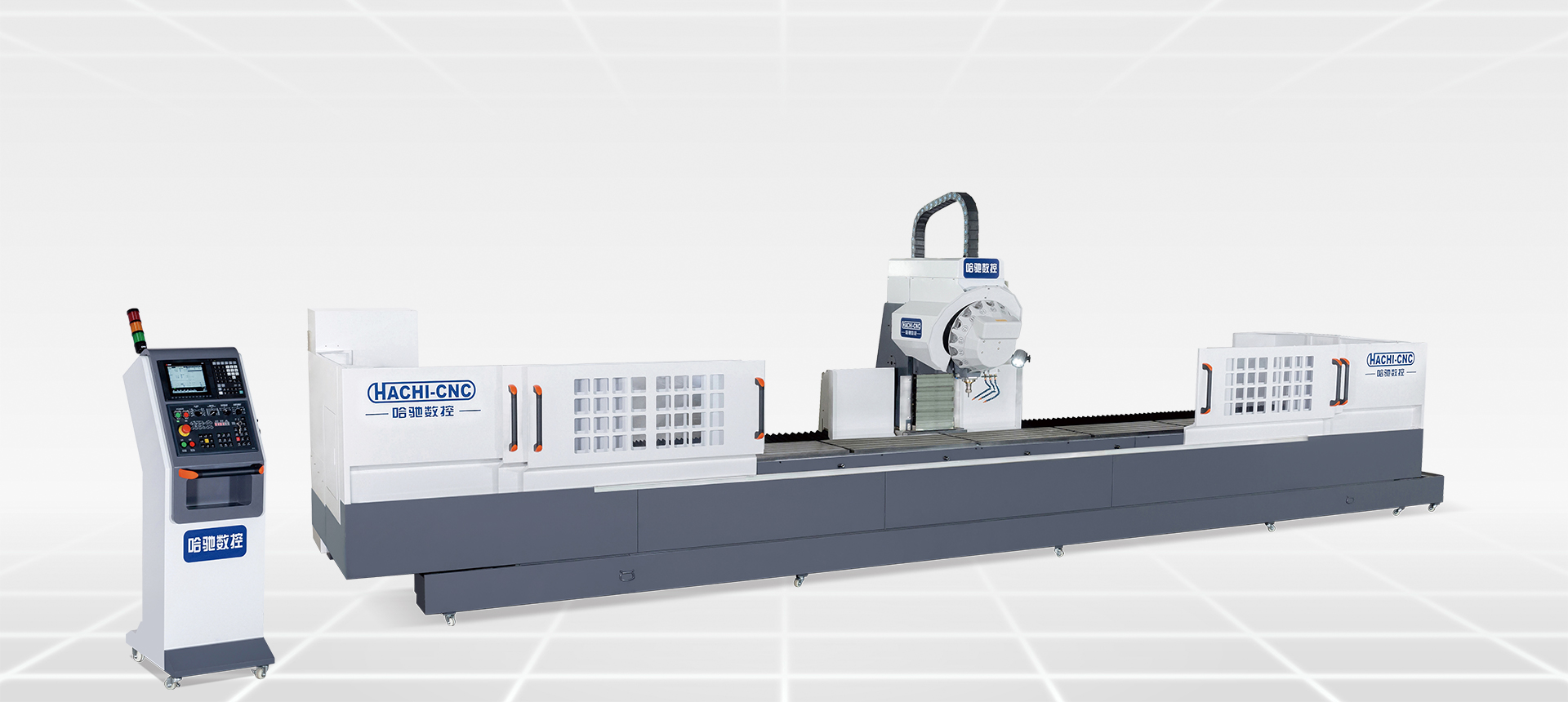

設備介紹：本設備是集銑削、鉆孔、攻牙為一體的自動化復合型型材加工中心，適用于加工各種長度的銅、輕鋁、鋁合金型材與非金屬邊框的加工。
配置簡介：采用BT30主軸錐孔；飛碟式刀庫和高速主軸電機。
應用領域：智能定制家居、電子電器部件、高端門窗、幕墻型材加工等。
特點概述：具有高速、高精度的特性。

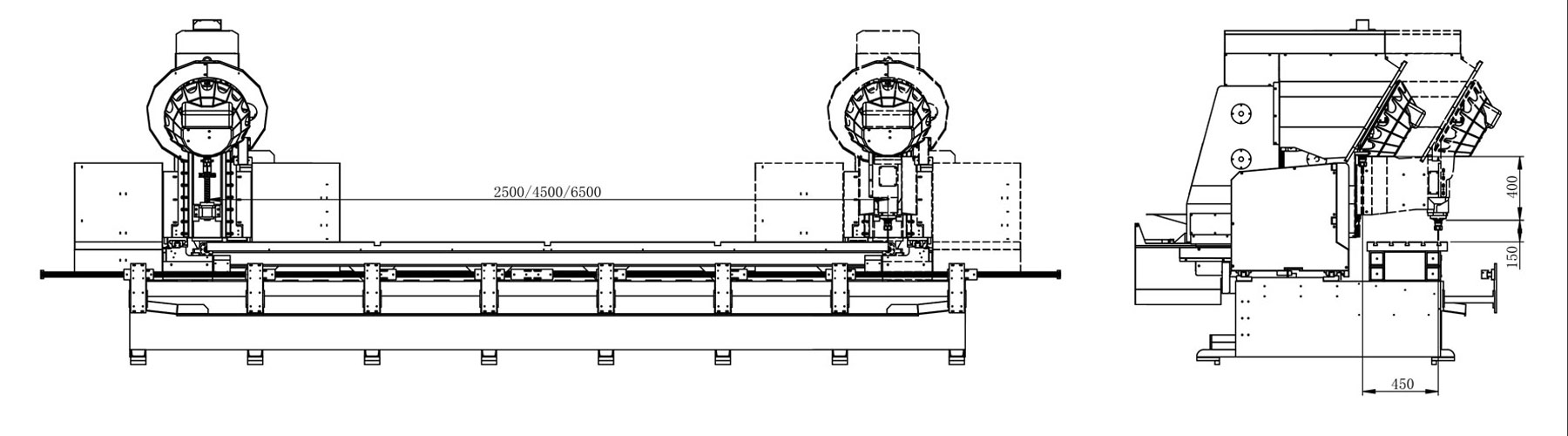

焊接架床身 HQ2500 / HQ4500 / HQ6500

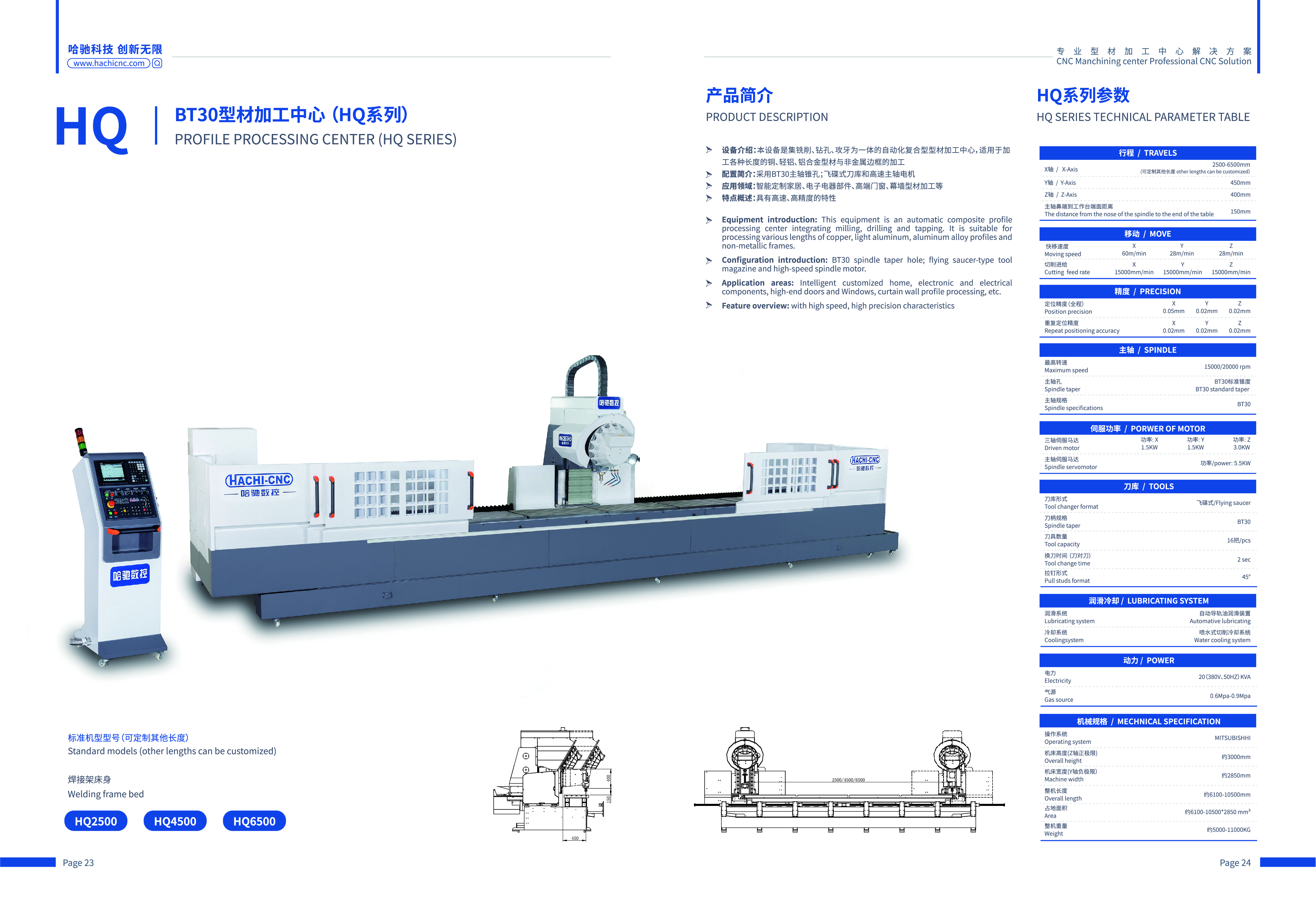

HQ系列參數 HQ Series Technical Parameter Table
| 項目 | 單位 | 參數 |
| 行程 | X軸 | mm | 2500/4500/6500（可定制其他長度） |
| Y軸 | mm | 450 |
| Z軸 | mm | 400 |
| 主軸鼻端到工作臺端面距離 | mm | 150 |
| 移動 | 快移速度X/Y/Z | m/min | 60 | 28 | 28 |
| 切削進給X/Y/Z | mm/min | 15000 | 15000 | 15000 |
| 精度 | 定位精度（全程）X/Y/Z | mm | 0.05 | 0.02 | 0.02 |
| 重復定位精度X/Y/Z | mm | 0.02 | 0.02 | 0.02 |
| 主軸 | 最高轉速 | rpm | 15000/20000 |
| 主軸孔 |
| 錐度7/24 錐度NO.30 |
| 主軸規格 |
| BT30 |
| 伺服功率 | 三軸伺服馬達 | 功率X/Y/Z | KW | 1.5 | 1.5 | 3.0 |
| 主軸伺服馬達 | 功率 | KW | 5.5 |
| 項目 | 單位 | 參數 |
| 刀庫 | 刀庫形式 |
| 飛碟式 |
| 刀柄規格 |
| BT30 |
| 刀具數量 | 把 | 16 |
| 換刀時間（刀對刀） | sec | 2 |
| 拉釘形式 |
| 45° |
| 潤滑冷卻 | 潤滑系統 |
| 自動導軌油潤滑裝置 |
| 冷卻系統 |
| 噴水式切削冷卻系統 |
| 動力 | 電力 | KVA | 20（380V、50HZ） |
| 氣源 | Mpa | 0.6-0.9 |
| 機械規格 | 操作系統 |
| MITSUBISHI |
| 機床高度（Z軸正極限） | mm | 約3000 |
| 機床寬度（Y軸負極限） | mm | 約2850 |
| 整機長度 | mm | 約6100-10500 |
| 占地面積 | mm2 | 約6100-10500*2850 |
| 整機重量 | KG | 約5000-11000 |
