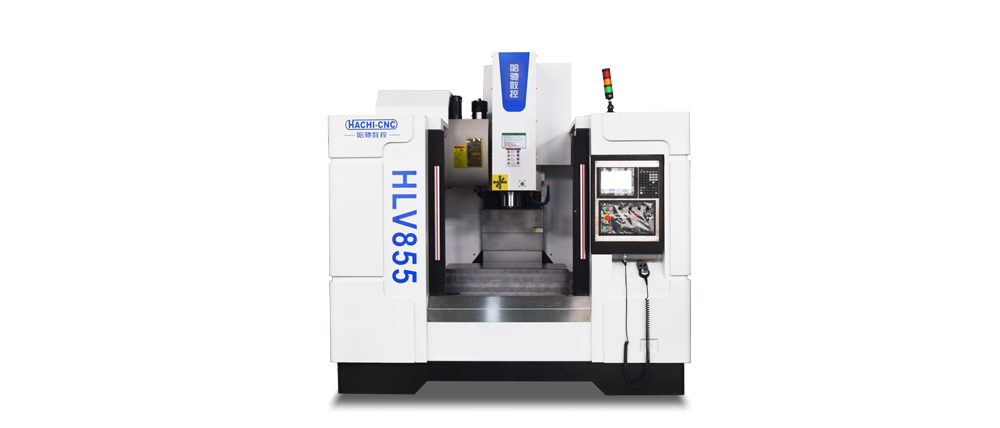

HLV855 | 立式加工中心
(HPE系列)

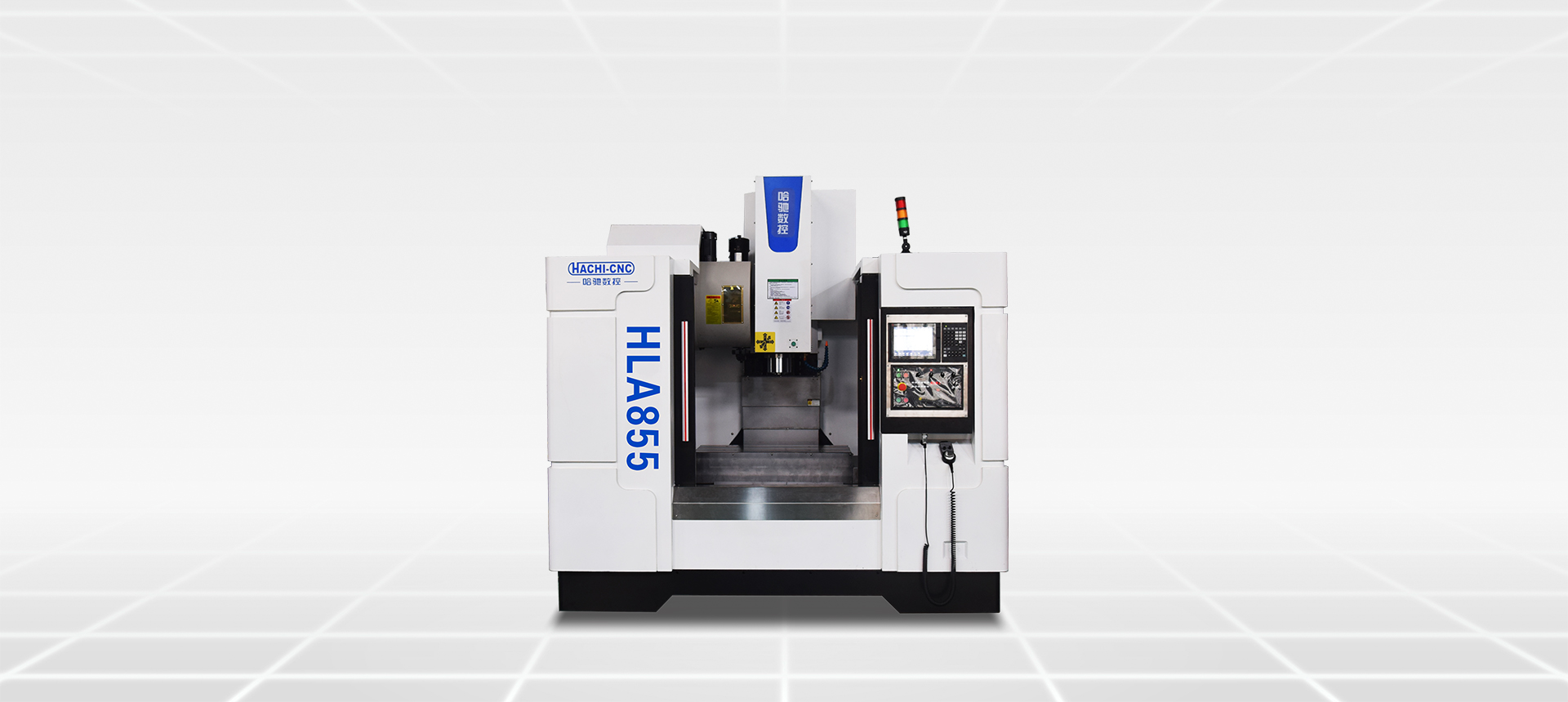

HLA
產品展示/下載
產品參數
  • 設備介紹:本設備集銑削、鉆孔和攻絲為一體的立式加工中心。

  • 配置簡介:整機結構為三維變徑優化處理,減輕了機床強力切削時的震動、使機床剛性更好,三軸采用進口C3級40#滾珠絲桿配合進口軸承與高精密鎖緊螺正機床的運行精度,采用進口P級45#精密滾柱導軌,保證機床的加工剛性。

  • 應用領域:航天工業,汽車零件,機械領域的中小件加工。


焊接床身 HLV855

HLV 系列參數 HLV Series Technical Parameter Table



項目單位參數
行程X軸mm800
Y軸mm550
Z軸mm550
主軸鼻端到工作臺端面距離mm120-670
移動快移速度X/Y/Zm/min484836
切削進給X/Y/Zmm/min150001500015000
精度定位精度(全程)X/Y/Zmm0.0050.0050.005
重復定位精度X/Y/Zmm±0.005/500±0.005/500±0.005/500
主軸最高轉速rpm12000
主軸孔
錐度7/24 錐度NO.40
主軸規格
BT40
伺服功率三軸伺服馬達功率X/Y/ZKW2.02.03.0
主軸伺服馬達功率KW7.5/15

項目單位參數
刀庫刀庫形式
圓盤式
刀柄規格
BT40
刀具數量24
機械規格操作系統
FANUC/MITSUBISHI
占地面積mm3約2400*2850*2820
整機重量KG約5000


焊接床身 HLV1160

HLV 系列參數 HLV Series Technical Parameter Table



項目單位參數
行程X軸mm1100
Y軸mm600
Z軸mm600
主軸鼻端到工作臺端面距離mm120-720
移動快移速度X/Y/Zm/min484836
切削進給X/Y/Zmm/min150001500015000
精度定位精度(全程)X/Y/Zmm0.0050.0050.005
重復定位精度X/Y/Zmm±0.005/500±0.005/500±0.005/500
主軸最高轉速rpm12000
主軸孔
錐度7/24 錐度NO.40
主軸規格
BT40
伺服功率三軸伺服馬達功率X/Y/ZKW3.03.03.0
主軸伺服馬達功率KW11/18.5

項目單位參數
刀庫刀庫形式
圓盤式
刀柄規格
BT40
刀具數量24
機械規格操作系統
FANUC/MITSUBISHI
占地面積mm3約3300*2620*3100
整機重量KG約7200



×
